Le gyrocompa

    Math51
    Math51
    Habitué
    Habitué

    Masculin Nombre de messages : 58
    Age : 36
    Localisation : Champagne Ardenne
    Date d'inscription : 16/04/2008

    Le gyrocompa Empty Le gyrocompa

    Message  Math51 Dim 1 Mar 2009 - 13:39

    Salut

    Dans le cadre des TIPE de cette année, j'étudie le gyrocompas.
    J'ai réussi à m'en procurer un auprès d'une société et avec mon binôme, nous avons commencé à le démonter pour l' étudier.
    C'est un gyrocompas pneumatique, mais avec la possibilité apparemment de brancher sur un pilote automatique, c'est pourquoi il y a un circuit électrique dedans.

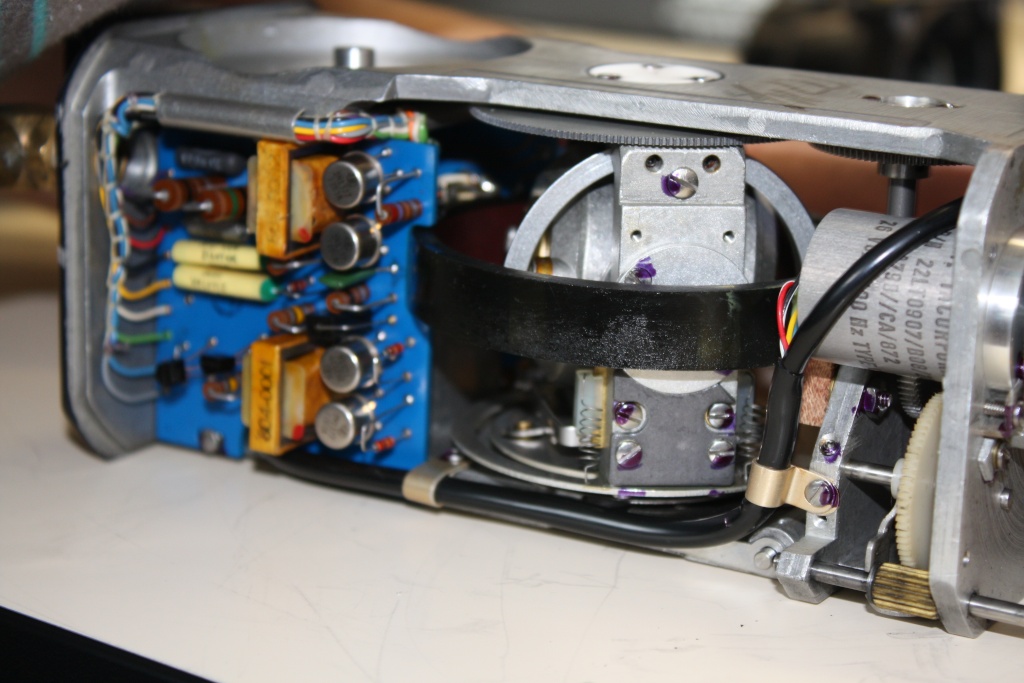

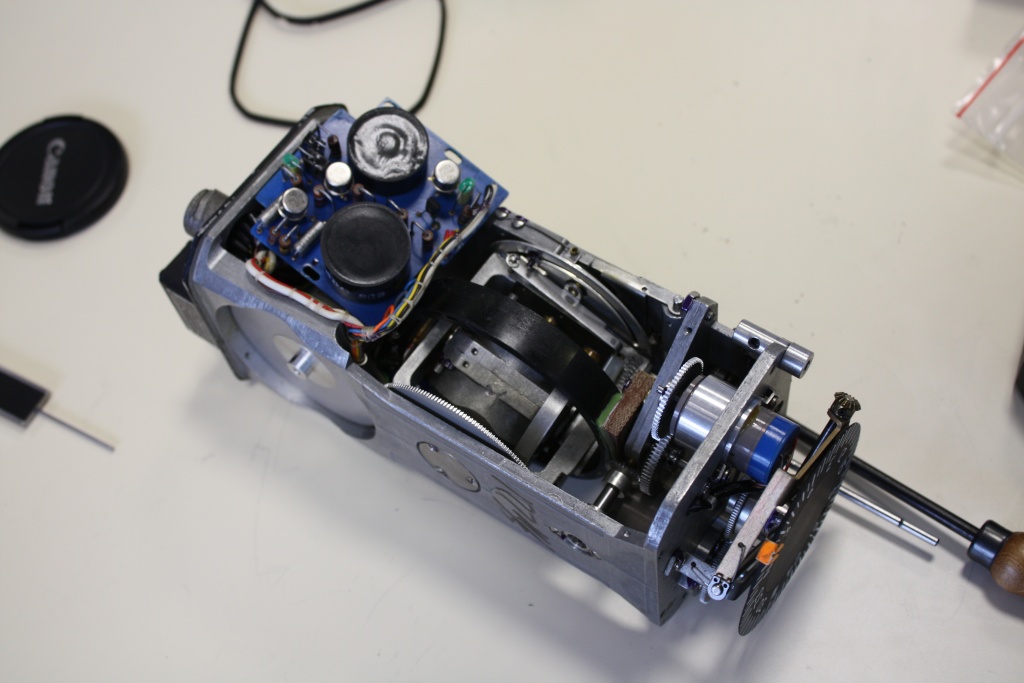

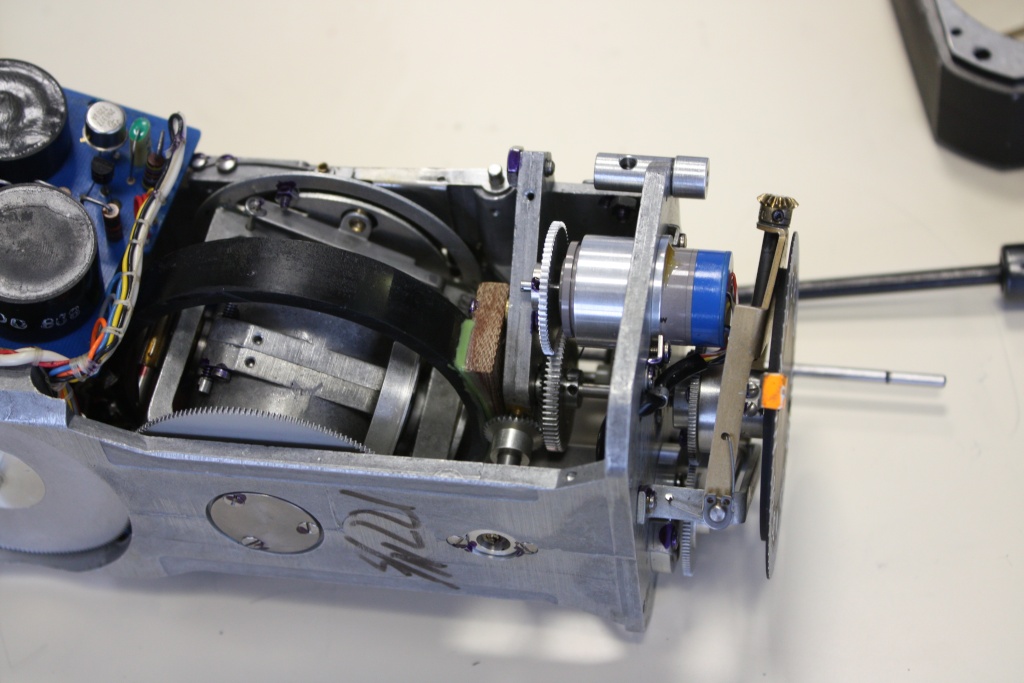

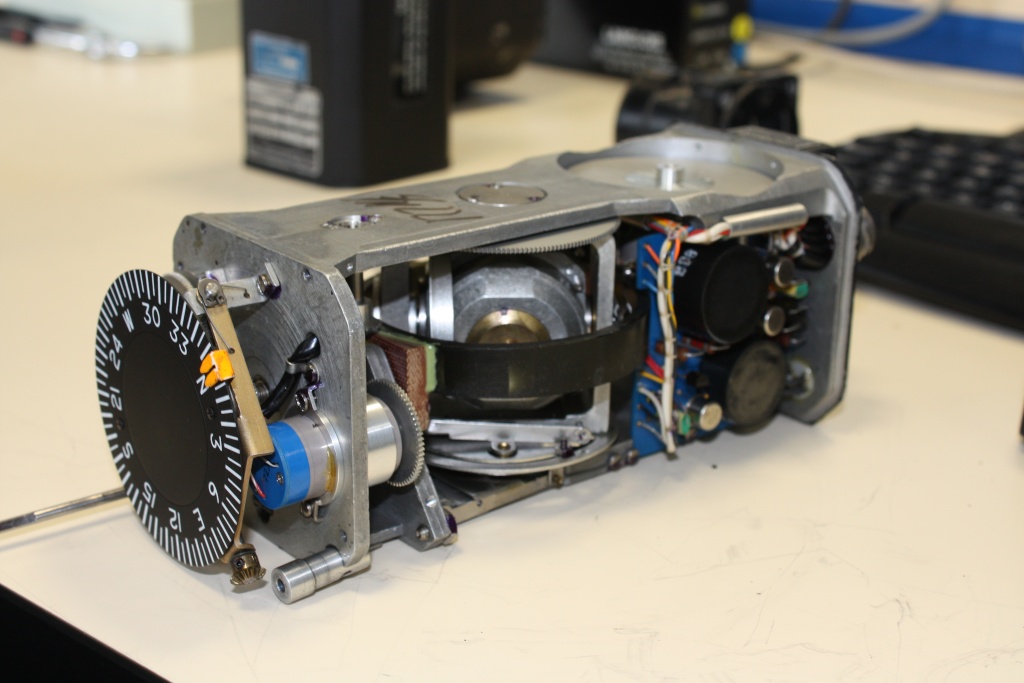

    Je partage donc avec vous les photos de l'instrument car je le trouve vraiment joli : c'est de la "belle mécanique" comme dirait mon prof de méca !

    Le gyrocompa Photo_10

    Le gyrocompa Photo_11

    Le gyrocompa Photo_12

    Le gyrocompa Photo_13

    Le gyrocompa Photo_14

    Le gyrocompa Photo_15

    Le gyrocompa Photo_16

    Le gyrocompa Photo_17

    Le gyrocompa Photo_18

    Actuellement, on est en train d'usiner le boitier pour mettre un vitre de plexi afin de le faire fonctionner et voir le mouvement du gyroscope à l' intérieur.
    Si ça vous intéresse, je continuerais à mettre des photos.

    @+

    Math
    Aurélien B.
    Aurélien B.
    Team Jeunes Ailes
    Team Jeunes Ailes

    Masculin Nombre de messages : 1979
    Age : 99
    Localisation : Nowhere
    Date d'inscription : 10/03/2008

    Le gyrocompa Empty Re: Le gyrocompa

    Message  Aurélien B. Dim 1 Mar 2009 - 14:04

    Super intéressant ! Je connaissais le principe physique du fonctionnement, mais je n'avais jamais vu en vrai un gyrocompas démonté !

    Eventuellement, si tu fais une vidéo du fonctionnement, je suis très intéressé.

    Aurélien
    Flyerinjoker
    Flyerinjoker
    Fanatique

    Masculin Nombre de messages : 987
    Age : 36
    Localisation : là où je peux voler
    Date d'inscription : 08/11/2007

    Le gyrocompa Empty Re: Le gyrocompa

    Message  Flyerinjoker Dim 1 Mar 2009 - 14:45

    Wouaa super je l'ai étudier dans le cadre de l'ATPL mais je n'en avais jamais vue comme ça !!

    cela vaut au moins trois heures de théorie rien que ces images lol

    merci pour le partage bonne chance !!!


    _______________________________________
    Je viens du ciel, et les étoiles entre elles, ne parlent que de toi
    Math51
    Math51
    Habitué
    Habitué

    Masculin Nombre de messages : 58
    Age : 36
    Localisation : Champagne Ardenne
    Date d'inscription : 16/04/2008

    Le gyrocompa Empty Re: Le gyrocompa

    Message  Math51 Dim 5 Avr 2009 - 20:34

    Salut

    Comme il y a quelques intéressés, je vous met quelques photos sur l'état d'avancement du projet.
    On a usiné le capot et mit une vitre de plexi. On a remonté le tous, branché une pompe pneumatique et on a fait fonctionné l'instrument. Il marche bien et grâce à la vitre, nous avons pu observer les mouvements du gyroscope.
    Malheureusement, pas de vidéo, j'avais pas l'appareil sous la main lors des essais. Ça sera pour une prochaine fois.

    Le gyrocompa Pict0022

    Le gyrocompa Pict0023

    Le gyrocompa Pict0024

    Le gyrocompa Pict0025

    Le gyrocompa Pict0026

    Le gyrocompa Pict0027

    Le gyrocompa Pict0028

    Le gyrocompa Pict0029

    Voila !

    Maintenant, il va falloir faire l'étude théorique de tous ça !

    @+

    Math

    Le gyrocompa Pict0021
    TiboB
    TiboB
    Acharné
    Acharné

    Masculin Nombre de messages : 201
    Age : 39
    Localisation : LFPL / LFPZ / LFPN
    Date d'inscription : 22/11/2009

    Le gyrocompa Empty Re: Le gyrocompa

    Message  TiboB Mer 25 Nov 2009 - 13:04

    La mécanique est propre mais alors l'électronique qui va autour ... c'est d'un autre age ! (et non en terme d'électronique, antique n'est pas toujours synonyme de fiabilité)!

    De nos jours la partie mécanique est en train de disparaitre. Les gyroscopes MEMS (Micro Electro Mechanical Sensors, ou un truc du genre) sont des composants électronqiues qui assument la même fonction, mais sans maintenance (pas de partie mécanique) et pour à peine quelques grammes. Ils sont généralement résistants et plus fiables.

    Plus résistants car ils ne sont pas sensibles aux chocs (ou alors plus de 500 g, mais l'avion est déjà en miettes) et fonctionnent bien à 360°. Les systèmes mécaniques utilisés en dehors des plages standards n'aiment vraiment pas ... Des gyro-compas de notre club sont partis en maintenance car ils ne fonctionnaient vraiment plus, le centre de maintenance à téléphoné en disant "vous avez fait du vol dos avec, ou des tonneaux, pas étonnant..." sauf que ... c'était des HR-200 Le gyrocompa 23_43_3

    Bref ... un projet bien sympa que le tien!
    Chakan
    Chakan
    Initié
    Initié

    Masculin Nombre de messages : 46
    Age : 39
    Localisation : LFMA & LFPL
    Date d'inscription : 24/10/2009

    Le gyrocompa Empty Re: Le gyrocompa

    Message  Chakan Mer 25 Nov 2009 - 23:51

    très joli
    Bravo et bonne chance pour ton TIPE qui rend déjà beaucoup mieux que le mien à l'époque ^^
