    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  Invité Ven 15 Oct 2010 - 19:47

    Oh ! Il y en a un a l'aérodrome où je suis ! F-PLEO =) C'est mon prof de BIA qui l'a construit ! Un travail de fou ! Bravo à vous tous, les Fox Papas !
    serge5694
    serge5694
    Invité
    Invité

    Masculin Nombre de messages : 3
    Age : 59
    Localisation : pierrelatte
    Date d'inscription : 01/03/2011

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  serge5694 Ven 4 Mar 2011 - 18:38

    Bonjour je viens de tomber sur ce post voila la raison de mon intervention tardive.
    1° le dragonfly tricycle sur la photo est bassé à pierrelatte comme le mien.
    2° mon dragonfly est un peu spécial il a été modifier dès la conception et est classé en ULM. IL pèse 283 kg avec un moteur 2temps de 78CV.
    Les modif principales sont, flaperons, cinématique des commandes,train, tout ce qui ce trouve en avant de la cloison parfeu y compris le capot, le calage des ailes, le centrage, trappe à bagage et d'autres petits détails.
    Les performances non rien a voir avec les autres model que je connais.
    Décrochage à 35kt, approche vers 50kt mais plus confortable à 55kt pour la visi distance de décolage inférieur à 250m en double et atterrissage idem si approche en glissade pour le passage des 15m, taux de monté 1200ft/mn en double pour 1500ft seul à bord, vitesse de croisière écomopmique à 85kt pour 12-13 l/h croisière la plus utilisé 110kt pour 16-17 l/h croisière rapide 135KT (75%) pour 25 l/h Vmax 140kt.
    J'ai mis 8 années à le contruire et je vol avec depuis 2001 mais seulement 190 heures de vol, il a été un peu long à mettre au point et a fignoler.
    cette appareil est un vrais plaisir aussi bien en voyage qu'en local ou en montagne, je suis déja monté à 14000ft a 2 dedans et ca montais encore vers 500ft/mn. j'ai déja utilisé des piste montante mais pas de vrais piste de montagne je pense mis mettre bientôt.
    pour ce que ça interresse c'est avec plaisir que je les emmennerai en vol.
    PS les performances au décollage ont été amélioré depuis le montage d'une hélice a pas variable perso.
    Foxdelta
    Foxdelta
    Fanatique

    Masculin Nombre de messages : 865
    Age : 76
    Localisation : Oloron LFCO
    Date d'inscription : 30/01/2006

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  Foxdelta Lun 25 Juil 2011 - 10:14

    Bonjour à Tous!!

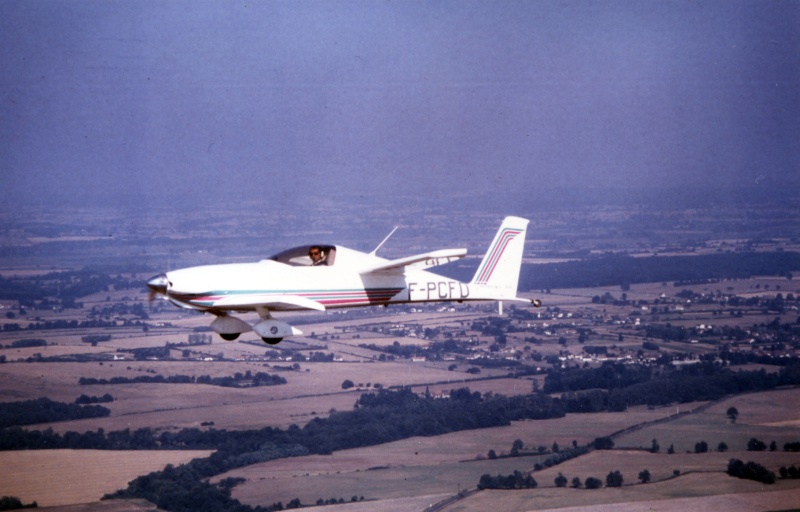

    Mon ami Elpatri, viens de me numériser quelques photos de mon Dragonfly en vol entre Moulins et Vichy lors du rassemblement RSA à Moulins en Juillet 1991.
    Moteur WW 1875 cc,vitesse de croisiére 110 Kts, conso 14 l/h super auto.

    Bye.FD.
    Dragonfly MK1 et MK2 - Page 3 Dragon10

    Dragonfly MK1 et MK2 - Page 3 Dragon11


    _______________________________________
    Salut aux chevaliers du ciel.FD.
    Foxdelta
    Foxdelta
    Fanatique

    Masculin Nombre de messages : 865
    Age : 76
    Localisation : Oloron LFCO
    Date d'inscription : 30/01/2006

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  Foxdelta Lun 25 Juil 2011 - 10:28

    En voici une autre lors des essais en vol en Fox-Wisky en mai 1990.

    Le taux de roulis n'est pas véloce car les ailerons sont prés du fuselage!

    A bientôt. srthert

    Dragonfly MK1 et MK2 - Page 3 48 FD

    Dragonfly MK1 et MK2 - Page 3 Dragon12


    _______________________________________
    Salut aux chevaliers du ciel.FD.
    avatar
    Julien Robin
    Jeunes Ailes Spirit
    Jeunes Ailes Spirit

    Masculin Nombre de messages : 8381
    Age : 42
    Localisation : LFKL / LFLY
    Date d'inscription : 20/01/2006

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  Julien Robin Lun 25 Juil 2011 - 17:14



    _______________________________________
    Julien
    http://www.flyby-pictures.com/
    Foxdelta
    Foxdelta
    Fanatique

    Masculin Nombre de messages : 865
    Age : 76
    Localisation : Oloron LFCO
    Date d'inscription : 30/01/2006

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  Foxdelta Sam 6 Aoû 2011 - 17:27

    Photo du verso couverture d'un Expérimental,
    Prise entre Moulins et Vichy en Juillet 1991.
    Bonne soirée! yuyuk

    Dragonfly MK1 et MK2 - Page 3 110
    Dragonfly MK1 et MK2 - Page 3 48 FD




    _______________________________________
    Salut aux chevaliers du ciel.FD.
    serge5694
    serge5694
    Invité
    Invité

    Masculin Nombre de messages : 3
    Age : 59
    Localisation : pierrelatte
    Date d'inscription : 01/03/2011

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  serge5694 Dim 13 Aoû 2017 - 8:00

    Bonjour à tous

    un petit message histoire de faire vivre ce post et pour dire que des dragonfly volent toujours.
    j'ai fais des nouvelles modif sur mon draganfly qui est toujours classé ULM. J'ai remplacé le moteur hirth 2temps par un moteur Yamaha de moto neige que j'ai avionné. C'est un 3 cylindre 4temps limité à 102cv lésgislation ULM oblige. J'ai du refaire les capots moteur et le tableau de bord. Je l'ai également équipé d'un parachute GRS. la masse à vide est passé à 305kg. Les performances ont été un peu amélioré malgré le passage d'une hélice à pas variale à une au pas fixe, masse à vide oblige, limité à 308g pour un ULM biplace équipé d'un parachute. L'appareil décolle un peu plus cour, j'utilise régulièrement la piste ulm de pierrelatte de 300m l'atterrissage est inchangé. le taux de monté est de 1500ft/mn à la masse max (475g) j'ai gagné un peu en consommation, 13 litres a 110KT; la croisière rapide est par contre beaucoup plus économique, 135kt pour 20l.

    https://i.servimg.com/u/f11/19/75/37/95/29909410.jpg
    pilou5000
    pilou5000
    Invité
    Invité

    Masculin Nombre de messages : 2
    Age : 59
    Localisation : manche
    Date d'inscription : 04/08/2021

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  pilou5000 Mer 4 Aoû 2021 - 11:19

    Bonjour,

    Concrétement quelles modifications peut on faire sur un plan canard afin de réduire la vitesse de décrochage ?
    serge5694
    serge5694
    Invité
    Invité

    Masculin Nombre de messages : 3
    Age : 59
    Localisation : pierrelatte
    Date d'inscription : 01/03/2011

    Dragonfly MK1 et MK2 - Page 3 Empty Re: Dragonfly MK1 et MK2

    Message  serge5694 Sam 23 Nov 2024 - 6:54

    Désolé, je n'étais plus sur ce forum
    Je n'ai rien fait sur le canard a part générateur de vortex.
    Pour réduire la vitesse de décrochage, il faut un appareil léger centré arrière et mixer les ailerons. En tout cas c'est ce que j'ai fait et je décolle à 40kt
